焦作制動器集團股份有限公司

E4-A1934氣動盤式制動器 科銳盟 摩擦片定做
產品價格：面議
注意：平臺不涉及線上交易，具體價格以實際采購合同為準。
品 牌：金箍臨瑞
產品規格：無
產品型號：無
發貨期限：自買家付款之日起 3 天內發貨
所在地：河南 焦作
人氣： 已有 177 人關注
更新時間：2024-11-28 15:44

第1年供應商信息

?
  • 企業認證：
  • 聯系人：牛經理(先生)
  • 電話：0391-7543530
  • 手機：15239003005
  • 地址：河南省焦作市制動器工業園
  • 聯系我時,請告知來自全球起重機械網,將會給你95折優惠，謝謝！
產品詳情

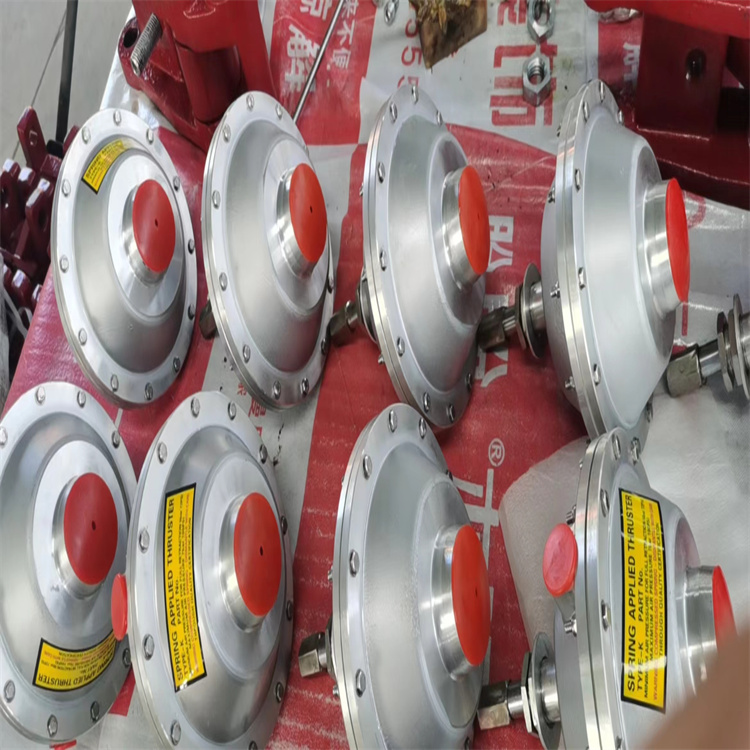

焦作制動器-QP系列氣動鉗盤式制動器

概述： QP(CQP) 系列氣動鉗盤制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速。

使用條件：環境溫度: -5℃-40℃ 工作氣壓: QP系列為5-7bar; CQP 系列為≦7bar。 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。 空氣源不應有油、水和其他雜質。

主要特點：QP 系列為彈簧制動，氣動釋放; CQP 系列為氣壓制動，彈簧釋放。 整體結構簡單，體積小，重量輕。 無石棉制動襯墊，綠色環保。 制動襯墊安裝采用壓簧卡裝式，更換方便快捷。 制動襯墊磨損后調整方便簡單。 QP 系列每種規格制動器的一種盤徑可進行四級制動力矩調整。 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
注: 1 、可生產不同盤厚、不同安裝尺寸的氣動鉗盤制動器。 2 、具體型號、結構外形尺寸保留更改的權利。



產品詳情

例如：1、選用QP12.7型、A型氣包、彈簧為6根、氣包左式安裝，其訂貨標記為QP12.7-A-6左；
2、選用QPL12.7A型、B型氣包、帶機械式松閘顯示，氣包右式安裝，其訂貨標記為QPL12.7A-B-E1右。

QP(CQP)12.7型

QP12.7型

型號

額定制動力(N) (八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QP12.7-A

6400

制動盤半徑-0 . 03

額定制動力X有效半徑

273

553

24

QP12.7-B

4800

140

293

20

CQP12.7型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQP12.7-A

1788X工作氣壓

制動盤半徑-0 . 03

額定制動力X有效半徑

273

553

23

CQP12.7-B

1055X工作氣壓

140

293

19

QP12.7-C型

氣包帶自動補償機構，制動襯墊磨損后無需人工調整，方便省時。

型號

額定制動力(N) (八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QP12.7-C

6400

制動盤半徑-0 . 03

額定制動力X有效半徑

273

553

25

QPL12.7A型

QPL12.7A型

型號

額定制動力(N)(八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QPL12.7A-A

6400

制動盤半徑-0.03

額定制動力X有效半徑

273

553

24

QPL12.7A-B

4800

140

293

20

CQPL12.7A型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQPL12.7A-A

1788X工作氣壓

制動盤半徑-0.03

額定制動力X有效半徑

273

553

23

CQPL12.7A-B

1055X工作氣壓

140

293

19

QPL(CQPL)12.7-B型

QPL12.7-B型

型號

額定制動力(N)(八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QPL12.7-B

2100

制動盤半徑-0.03

額定制動力X有效半徑

140

293

11

CQPL 12.7-B型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQPL12.7-B

416X工作氣壓

制動盤半徑-0.03

額定制動力X有效半徑

140

293

10

QP(CQP)30 ( 25.4 )型

QP30 ( 25.4 )型

型號

E

額定制動力(N) (12根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QP30-D

30

32800

制動盤半徑-0. 065

額定制動力X有效半徑

1400

3000

70

QP25.4-D

25.4

CQP30 (25.4) 型

型號

E

額定制動力(N) (12根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQP30-D

30

6097X工作氣壓

制動盤半徑-0. 065

額定制動力X有效半徑

1400

3000

68

CQP25.4-D

25.4

CQP20-D型

CQP20-D型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQP20-D

6097X工作氣壓

制動盤半徑-0. 065

額定制動力X有效半徑

1400

3000

68

CQP系列氣動鉗盤式制動器

概述： CQP 系列B型產品廣泛應用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速，以及電纜、造紙、銅板等機械的張緊控制領域。

使用條件：環境溫度: -5℃ - 40℃ 工作氣壓: ≦7bar; 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。 空氣源不應有油、水和其他雜質。

主要特點：氣壓制動，彈簧釋放。 整體結構簡單，體積小，重量輕。 無石棉制動襯墊，綠色環保。 制動襯墊安裝、更換方便快捷。 制動襯墊磨損后調整方便簡單。 制動塊自動隨位裝置，以確保制動塊在整機開合運作狀態下與主機制動盤上下間隙均等。 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。



產品詳情

型號意義

技術參數及外形尺寸表

CQP10B型 技術參數見表一，外形尺寸見表二

（表一）

CQP10B-A 額定制動力N 3725 5415 7150 8940 10680 制動盤有效半徑m 額定制動力距N.m
氣壓 bar 2 3 4 5 6
CQP10B-B 額定制動力N 2110 3165 4220 5275 6330
氣壓 bar 2 3 4 5 6 制動盤有效半徑-0.03 額定制動力距×有效半徑
CQP10B-F 額定制動力N 1065 1600 2133 2665 3200
氣壓 bar 2 3 4 5 6

（表二） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP10B-A

220

155

10

181

Φ190

310

39

80

40

Φ14

G3/8 "

CQP10B-B

200

155

10

181

Φ150

290

39

80

40

Φ14

G3/8“

CQP10B-F

180

155

10

181

Φ114

280

39

80

40

Φ14

G1/4“

CQP20B型技術參數見表三，外形尺寸見表四，結構見圖一

（表三）

CQP20B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQP20B-B

額定制動力N

2110

3165

4220

5275

6330

氣壓 bar

2

3

4

5

6

制動盤半徑-0.03

額定制動力 X有效半徑

CQP20B-F

額定制動力N

1065

1600

2133

2665

3200

氣壓 bar

2

3

4

5

6

（表四） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP20B-A

220

165

20

192

Φ190

310

39

90

40

Φ14

G3/8 "

CQP20B-B

200

165

20

192

Φ150

290

39

90

40

Φ14

G3/8 "

CQP20B-F

180

165

20

192

Φ114

280

39

90

40

Φ14

G1/4“

CQP38B型技術參數見表五，外形尺寸見表六，結構見圖一

（表五）

CQP38B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQP38B-B

額定制動力N

2110

3165

4220

5275

6330

氣壓 bar

2

3

4

5

6

制動盤半徑-0.03

額定制動力 X有效半徑

CQP38B-F

額定制動力N

1065

1600

2133

2665

3200

氣壓 bar

2

3

4

5

6

（表六） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP38B-A

220

200

38

230

Φ190

310

39

90

40

Φ14

G3/8 "

CQP38B-B

200

200

38

230

Φ150

290

39

90

40

Φ14

G3/8“

CQP38B-F

180

200

38

230

Φ114

280

39

90

40

Φ14

G1/4“

CQPL38B型技術參數見表七，結構及外形尺寸見圖二

（表七）

CQPL38B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQPL38B-B

額定制動力N

2110

3165

4220

5275

6330

制動盤半徑-0.03

額定制動力 X有效半徑

氣壓 bar

2

3

4

5

6
聯系牛經理焦作制動器集團股份有限公司是一家專業制造各種傳動設備電力液壓制動器，電力液壓推動器，液壓盤式制動器，電磁盤式制動器，氣動盤式制動器，電磁塊式制動器，隔爆電力液壓推動器，防爆電力液壓制動器，風電偏航制動器，高速軸制動器，風電制動器剎車片，盤式制動器摩擦片，電力液壓制動器剎車片，電磁離合器，電磁制動器，制動電機等設備廠家我們具有多年的風電，起重，冶金，港口，水利相關產品與服務的銷售和經驗。憑借專業的技術，誠信的經營，和不斷創新的精神公司發展迅速。經多年的不懈努力，及全體職
