產品詳情

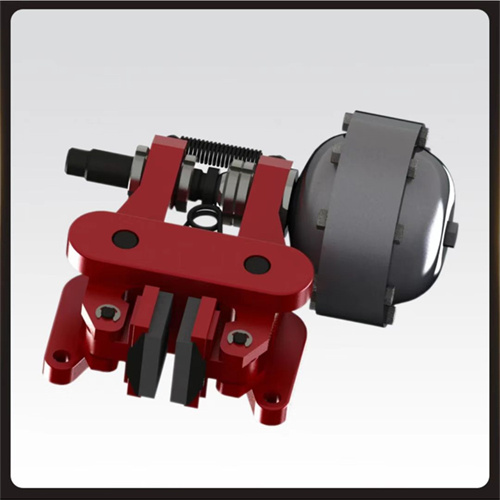

焦作制動器-QP系列氣動鉗盤式制動器

概述： QP(CQP) 系列氣動鉗盤制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速。

使用條件：環境溫度: -5℃-40℃ 工作氣壓: QP系列為5-7bar; CQP 系列為≦7bar。 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。 空氣源不應有油、水和其他雜質。

主要特點：QP 系列為彈簧制動，氣動釋放; CQP 系列為氣壓制動，彈簧釋放。 整體結構簡單，體積小，重量輕。 無石棉制動襯墊，綠色環保。 制動襯墊安裝采用壓簧卡裝式，更換方便快捷。 制動襯墊磨損后調整方便簡單。 QP 系列每種規格制動器的一種盤徑可進行四級制動力矩調整。 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
注: 1 、可生產不同盤厚、不同安裝尺寸的氣動鉗盤制動器。 2 、具體型號、結構外形尺寸保留更改的權利。



產品詳情

例如：1、選用QP12.7型、A型氣包、彈簧為6根、氣包左式安裝，其訂貨標記為QP12.7-A-6左；
2、選用QPL12.7A型、B型氣包、帶機械式松閘顯示，氣包右式安裝，其訂貨標記為QPL12.7A-B-E1右。

QP(CQP)12.7型

QP12.7型

型號

額定制動力(N) (八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QP12.7-A

6400

制動盤半徑-0 . 03

額定制動力X有效半徑

273

553

24

QP12.7-B

4800

140

293

20

CQP12.7型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQP12.7-A

1788X工作氣壓

制動盤半徑-0 . 03

額定制動力X有效半徑

273

553

23

CQP12.7-B

1055X工作氣壓

140

293

19

QP12.7-C型

氣包帶自動補償機構，制動襯墊磨損后無需人工調整，方便省時。

型號

額定制動力(N) (八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QP12.7-C

6400

制動盤半徑-0 . 03

額定制動力X有效半徑

273

553

25

QPL12.7A型

QPL12.7A型

型號

額定制動力(N)(八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QPL12.7A-A

6400

制動盤半徑-0.03

額定制動力X有效半徑

273

553

24

QPL12.7A-B

4800

140

293

20

CQPL12.7A型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQPL12.7A-A

1788X工作氣壓

制動盤半徑-0.03

額定制動力X有效半徑

273

553

23

CQPL12.7A-B

1055X工作氣壓

140

293

19

QPL(CQPL)12.7-B型

QPL12.7-B型

型號

額定制動力(N)(八根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QPL12.7-B

2100

制動盤半徑-0.03

額定制動力X有效半徑

140

293

11

CQPL 12.7-B型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQPL12.7-B

416X工作氣壓

制動盤半徑-0.03

額定制動力X有效半徑

140

293

10

QP(CQP)30 ( 25.4 )型

QP30 ( 25.4 )型

型號

E

額定制動力(N) (12根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

QP30-D

30

32800

制動盤半徑-0. 065

額定制動力X有效半徑

1400

3000

70

QP25.4-D

25.4

CQP30 (25.4) 型

型號

E

額定制動力(N) (12根彈簧)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQP30-D

30

6097X工作氣壓

制動盤半徑-0. 065

額定制動力X有效半徑

1400

3000

68

CQP25.4-D

25.4

CQP20-D型

CQP20-D型

型號

額定制動力(N)

制動盤有效半徑

額定制動力矩（Nm）

工作氣體容量（cm3)

總氣體容量（cm3)

重量

CQP20-D

6097X工作氣壓

制動盤半徑-0. 065

額定制動力X有效半徑

1400

3000

68

CQP系列氣動鉗盤式制動器

概述： CQP 系列B型產品廣泛應用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速，以及電纜、造紙、銅板等機械的張緊控制領域。

使用條件：環境溫度: -5℃ - 40℃ 工作氣壓: ≦7bar; 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。 空氣源不應有油、水和其他雜質。

主要特點：氣壓制動，彈簧釋放。 整體結構簡單，體積小，重量輕。 無石棉制動襯墊，綠色環保。 制動襯墊安裝、更換方便快捷。 制動襯墊磨損后調整方便簡單。 制動塊自動隨位裝置，以確保制動塊在整機開合運作狀態下與主機制動盤上下間隙均等。 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。



產品詳情

型號意義

技術參數及外形尺寸表

CQP10B型 技術參數見表一，外形尺寸見表二

（表一）

CQP10B-A 額定制動力N 3725 5415 7150 8940 10680 制動盤有效半徑m 額定制動力距N.m
氣壓 bar 2 3 4 5 6
CQP10B-B 額定制動力N 2110 3165 4220 5275 6330
氣壓 bar 2 3 4 5 6 制動盤有效半徑-0.03 額定制動力距×有效半徑
CQP10B-F 額定制動力N 1065 1600 2133 2665 3200
氣壓 bar 2 3 4 5 6

（表二） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP10B-A

220

155

10

181

Φ190

310

39

80

40

Φ14

G3/8 "

CQP10B-B

200

155

10

181

Φ150

290

39

80

40

Φ14

G3/8“

CQP10B-F

180

155

10

181

Φ114

280

39

80

40

Φ14

G1/4“

CQP20B型技術參數見表三，外形尺寸見表四，結構見圖一

（表三）

CQP20B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQP20B-B

額定制動力N

2110

3165

4220

5275

6330

氣壓 bar

2

3

4

5

6

制動盤半徑-0.03

額定制動力 X有效半徑

CQP20B-F

額定制動力N

1065

1600

2133

2665

3200

氣壓 bar

2

3

4

5

6

（表四） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP20B-A

220

165

20

192

Φ190

310

39

90

40

Φ14

G3/8 "

CQP20B-B

200

165

20

192

Φ150

290

39

90

40

Φ14

G3/8 "

CQP20B-F

180

165

20

192

Φ114

280

39

90

40

Φ14

G1/4“

CQP38B型技術參數見表五，外形尺寸見表六，結構見圖一

（表五）

CQP38B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQP38B-B

額定制動力N

2110

3165

4220

5275

6330

氣壓 bar

2

3

4

5

6

制動盤半徑-0.03

額定制動力 X有效半徑

CQP38B-F

額定制動力N

1065

1600

2133

2665

3200

氣壓 bar

2

3

4

5

6

（表六） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP38B-A

220

200

38

230

Φ190

310

39

90

40

Φ14

G3/8 "

CQP38B-B

200

200

38

230

Φ150

290

39

90

40

Φ14

G3/8“

CQP38B-F

180

200

38

230

Φ114

280

39

90

40

Φ14

G1/4“

CQPL38B型技術參數見表七，結構及外形尺寸見圖二

（表七）

CQPL38B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQPL38B-B

額定制動力N

2110

3165

4220

5275

6330

制動盤半徑-0.03

額定制動力 X有效半徑

氣壓 bar

2

3

4

5

6
