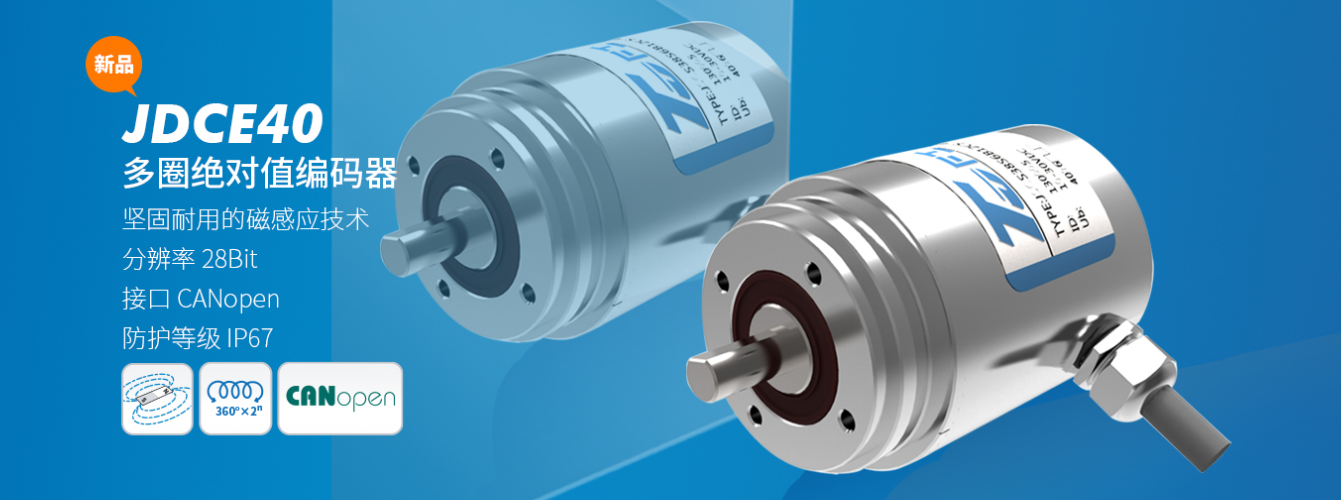

• JDCE40系列

• **值編碼器

• 感應原理 磁性

• 功能原理 多圈

• 外徑 Φ40mm

• 軸徑 實心軸Φ6mm、Φ10mm

• 分辨率 28Bit

• 每圈步數 16384/14Bit

• 圈數 16384/14Bit

• 接口 CANopen

• 工作電壓 DC10-30V

• 防護等級 IP67

技術數據 –機械參數

軸徑實心軸Φ6mm、Φ10mm

防護等級IP67

每分鐘**轉速4000 rpm

**軸負荷軸向≤20N； 徑向≤40N

沖擊100g，6ms

振動10g，10...2000Hz

主體材料鋁合金

外殼材料鋁合金

工作溫度-40℃...+85℃

貯存溫度-40℃...+85℃

重量≈180g

出線方式徑向出線

技術數據 –電氣參數

工作電壓DC10...30V

無負載時消耗電流＜60mA

接口類型CANopen

傳輸速率**1Mbit/s

輸出碼制二進制

波特率可編程設置，默認125kbit/s

從站地址可編程設置，默認節點ID為20H

計數方向可編程設置

抗 干 擾EN61000-6-2

發射干擾EN61000-6-4

接口電路保護浪涌保護（4KV） 、反極性保護 、ESD 保護（15KV）
