三排圓柱滾子組合軸承
三排圓柱滾子組合轉盤軸承主要由內圈、外圈、三排滾子、保持架（隔離塊）、密封裝置等零件組成。該結構的軸向載荷和徑向載荷分別由不同滾子承受，其中軸向載荷和傾覆力矩由軸線水平放置的兩組滾子承受，徑向載荷由軸線垂直放置的一組滾子承受。在相同外形尺寸條件下其承載能力是很高的軸承。
三排圓柱滾子組合轉盤軸承的基本結構：

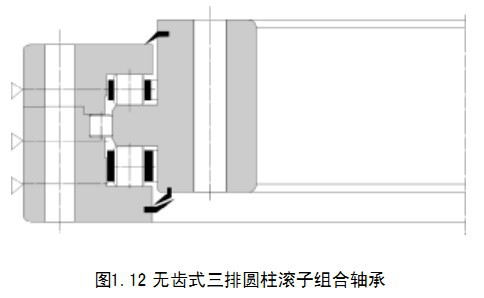

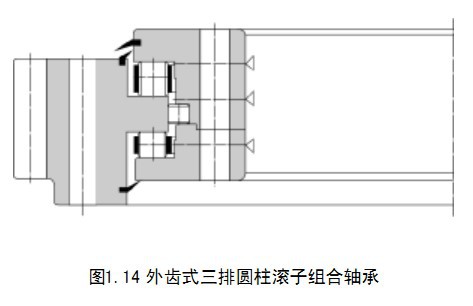

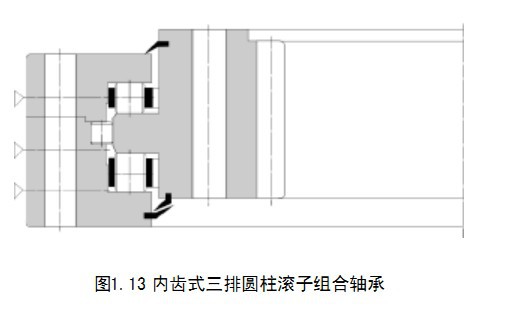

無齒式（130型），外齒式（131型/132型），內齒式（133型/134型）
