一、認識電阻的分類

工程中測量的電阻值一般在1×10－6Ω）～1×1012Ω的范圍內。

    為了選用合適的測量電阻的方法，以達到減小測量誤差的目的，通常將電阻按阻值的大小分為三類：

    １Ω以下為小電阻；１Ω～100kΩ為中電阻；100kΩ以上為大電阻。

二、常用電阻測量方法

1）直接法：采用直讀式儀表如萬用表的歐姆檔測量電阻的方法稱為直接法。

2）比較法：采用比較儀表如直流電橋測量電阻的方法稱為比較法。

3）間接法：先測量與電阻有關的量，然后通過相關公式計算出被測電阻的方法稱為間接法。常見的例如，伏安法測量電阻。

三、常用電阻測量?jī)x表

按所使用的儀表分類分為：萬用表法、伏安法、兆歐表法、單臂電橋法、雙臂電橋法、接地電阻表法等。

電阻的測量（二）-伏安法測電阻

1、伏安法測量電阻的方法

將待測電阻接上直流電源，然后用電壓表和電流表分別測量電阻兩端的電壓和通過電阻的電流，再根據歐姆定律計算出被測電阻。因?yàn)闇y(cè)量過程中需要借助電壓表和電流表，因此，伏安法是一種間接測量電阻的方法。http://www.diangon.com/m421651.html我們知道，電壓表常常并聯與電路中使用，電流表常常串聯在電路中使用，都是可以帶電操作的，故伏安法可以帶電進行電阻的測量。

2、伏安法測量電阻的接線方式

1）電壓表前接電路：適用待測電阻很大（遠大于電流表內阻）的情況。原理同電壓表的內阻要求越大越好。

2）電壓表后接電路：適用待測電阻很?。ㄟh(yuǎn)小于電壓表內阻）的情況。原理同電流表的內阻要求越小越好。

電壓表前接電路                            電壓表后接電路

3、伏安法測量電阻的測量步驟

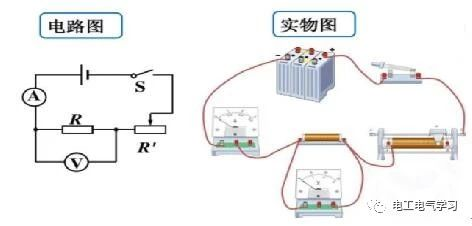

（1）調節電流表哦、電壓表的指針為0，按下圖進行接線。將滑動變阻器調節為最大值。

（2）閉合開關，調節滑動變阻器到合適位置，分別讀出電壓表、電流表的讀數。

（3）根據歐姆定理計算出待測電阻的數值。

4、注意事項

（1）電壓表、電流表的調零

（2）電壓表、電流表的量程選擇要合適

（3）帶電操作需要注意安全

電阻的測量（三）-萬用表測電阻

萬用表又稱為復用表、多用表、繁用表等，是電力等部門不可缺少的測量?jī)x表，一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量?jī)x表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等。使用萬用表進行電阻的測量，簡單而便捷。

1、使用前的準備

1）上好電池(注意電池正負極)

2）插好表筆。“－”黑；“＋”紅

3）機械調零：萬用表在測量前，應注意水平放置時，表頭指針是否處于交直流擋標尺的零刻度線上，否則讀數會有較大的誤差。若不在零位，應通過機械調零的方法（即使用小螺絲刀調整表頭下方機械調零旋鈕）使指針回到零位。

4）量程的選擇:

第一步:試測。先粗略估計所測電阻阻值,再選擇合適量程?！?/p>

第二步：選擇正確檔位。測量時，指針停在中間或附近！

5）歐姆調零：量程選準以后在正式測量之前必須調零，否則測量值有誤差。

方法：將紅黑兩筆短接、看指針是否指在零刻度位置，如果沒有，調節歐姆調零旋鈕，使其指在零刻度位置。注意：如果重新?lián)Q檔以后，在正式測量之前也必須調零一次。

2、待測電阻的測量

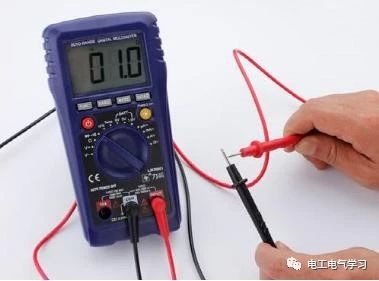

萬用表兩表筆并接在所測電阻兩端進行測量。

注意：1、不能帶電測量；2、被測電阻不能有并聯支路。3、不能用兩只手捏住表筆的金屬部分測電阻，否則會將人體電阻并接于被測電阻而引起測量誤差。

3、讀數

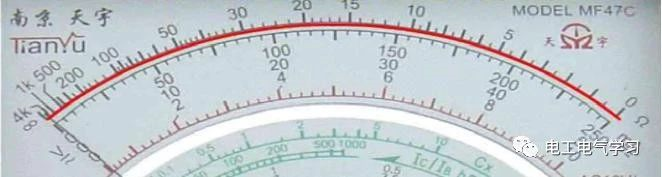

讀數時選擇第一條刻度！從右向左讀數。阻值=刻度值╳倍率

3、檔位復位：

將檔位開關打在OFF位置或打在交流電壓最高檔

5、測量注意事項

1）待測電阻的阻值應將量程開關擲在最小量程測量，觀看表筆擺動幅度，再調整量程開關從小到大檔，使表針指向表盤中心范圍，量程才合適。

2）已知電阻值的大小，可將量程開關擲在合適的量程上測量。

3）測量時，兩手不能同時碰到電阻的兩根引線，以防造成測量誤差。

4）根據表針指示，正確讀出阻值。

5）測量時若指針指向“零”位或接近“零”，說明檔位選擇過大。

6）測量時若指針指向“無窮大”位或接近“無窮大”，說明檔位選擇過小。

7）萬用表的表筆注意極性。紅表筆接表內電池的負極，黑表筆接表內電池的正極。

重要的是要選好量程，當指針指示于1/3～2/3滿量程時測量精度最高，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。

?
